一、项目背景与需求分析
重庆作为工业重镇，水资源需求量大，污水处理压力突出，传统水处理系统存在能耗高、人工依赖性强、实时监控不足等问题。本方案通过定制化PLC控制系统，融合智能监控与节能技术，实现水处理过程的自动化、精细化管控，助力重庆企业及市政单位达成环保目标。
二、设计目标与原则
核心目标
实现水处理全流程智能监控（数据采集、远程控制、异常报警）。
降低能耗20%以上，减少化学药剂浪费15%-30%。
提升系统稳定性，减少人工干预，运维成本降低30%。
设计原则
智能化：AI算法优化控制策略，支持边缘计算与云平台对接。
节能化：变频控制、动态加药、能源回收技术集成。
模块化：灵活扩展，适配不同规模水处理场景（市政/工业/园区）。
三、系统架构设计
1. 硬件架构

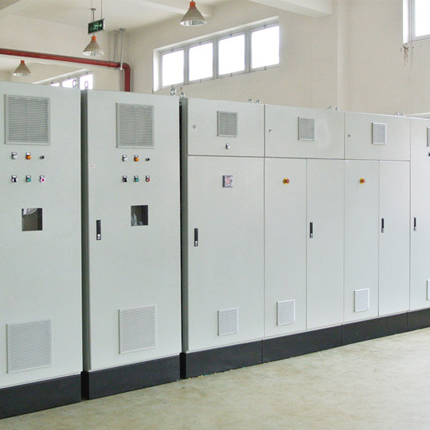

PLC主控单元：选用西门子S7-1200系列（IP65防护，支持多协议通信）。
传感器网络：pH、浊度、流量、压力传感器，实时采集水质数据。
执行机构：变频水泵、智能加药泵、电动阀门，响应PLC指令精准调控。
人机界面（HMI）：10英寸触摸屏，本地操作与状态显示。
2. 软件架构
PLC控制程序：定制化逻辑控制（如模糊PID算法调节水泵转速）。
云监控平台（可选）：通过4G/5G接入，支持手机/PC端实时查看数据、生成报表。
AI节能模块：分析历史数据，动态优化加药量与设备运行时段。
3. 网络拓扑
PLC主站 → 工业交换机 → 本地HMI
↓
云服务器（可选）
↓
运维人员终端
四、核心功能模块
1. 智能监控系统
实时数据看板：水质参数（COD、氨氮等）、设备状态（泵/阀启停）一目了然。
多级报警机制：声光报警+短信推送，分级响应（如pH超标触发紧急停机）。
历史数据追溯：存储90天数据，支持曲线分析，辅助故障排查。
2. 节能环保模块
变频节能：根据水量自动调节水泵功率，节电25%-40%。
精准加药：根据水质传感器反馈，动态调整絮凝剂/消毒剂投加量。
余热回收（可选）：集成热交换器，回收处理过程中废热用于供暖。
3. 自动化控制
一键启停：预设工艺模式（如“高峰模式”“节能模式”）。
故障自诊断：自动识别传感器异常、管路堵塞等问题，提示解决方案。
五、实施方案
需求调研（免费）：实地勘察重庆厂区布局，明确水质标准与处理规模。
硬件部署：7-15天完成设备安装与调试（PLC柜、传感器布线等）。
软件联调：3-5天测试控制逻辑，培训操作人员。
验收交付：提供全套技术文档（含PLC源码、操作手册）。
六、预期效益
指标 传统系统 本方案 提升效果
能耗（kWh/吨水） 0.8 0.6 ↓25%
人工巡检频次 4次/日 1次/日 ↓75%
药剂成本 100% 85% ↓15%
七、售后服务
免费维保期：1年硬件质保 + 终生远程技术支持。
欢迎联系我们
重庆华控智能控制系统有限公司
地址：重庆市江北区五里店街道北城三路76号附3号2-12
电话：18166300502
注：本方案设计免费，硬件与实施费用根据实际需求报价。
