重庆皮带输送线项目案例：三菱FX5U控制与三层变频调速

重庆皮带输送线项目已投入运行，目前运行正常。项目采用三菱FX5U PLC，配合变频器与触摸屏，实现三层皮带输送线的分区控制、整线启停、运行频率设置和设备状态监视。

项目现场：多层皮带输送线与配套控制设备

项目概况

本项目面向多层皮带输送场景，三层输送线分别配置18台、18台和10台电机，共46台电机，由两套控制柜分区管理。多段设备需要统一操作，同时也需要保留单机调试和检修操作入口。

• 项目地点：重庆

• 应用场景：美的皮带输送线

• 控制核心：三菱FX5U PLC

• 控制方式：触摸屏操作、变频调速、手动与自动模式

• 项目状态：已投入运行，目前运行正常

三层输送线分别控制，整线操作更集中

三条输送线可以分别选择运行模式。在自动模式下，操作人员通过主画面设置运行频率，并在同一界面完成整线启动与停止操作，无需逐台操作变频器。各线独立设置，便于按现场输送需求组织运行。

单台手动模式提供各电机的正反转操作和独立频率设置，用于现场调试、设备检查及维护操作。手动与自动操作入口分开，界面同时显示设备运行状态。

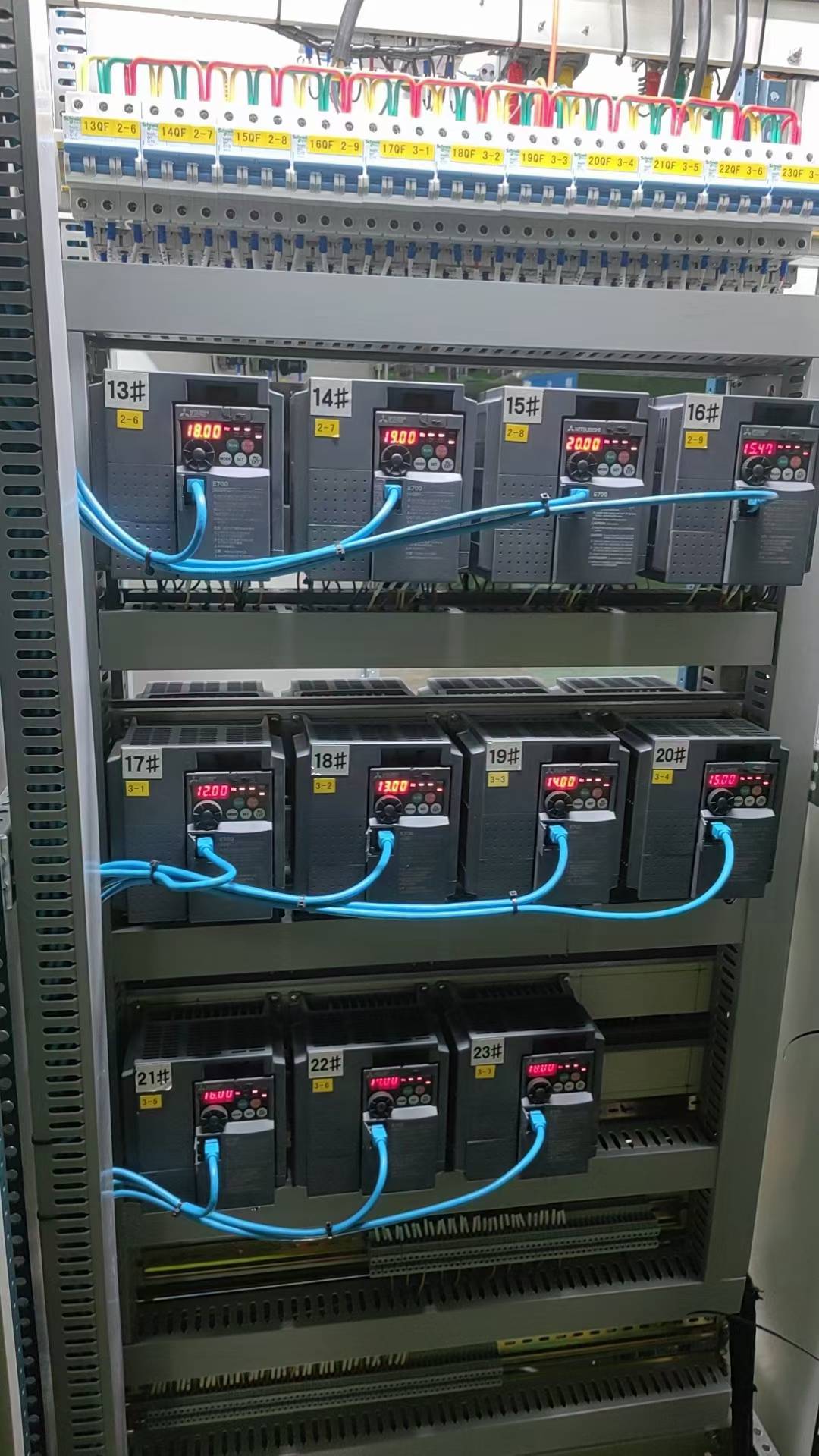

项目实拍：变频器柜与分区驱动设备

运行参数集中显示，方便现场判断设备状态

触摸屏按输送线划分监控页面，可查看各台电机的启停状态，以及变频器实时运行频率、输出电压和输出电流。操作人员能够从总览进入对应输送线页面，查看具体设备的运行情况。

报警查询与分级操作权限

系统在操作界面滚动显示当前报警，并提供实时报警列表和按日期查询的历史报警页面，便于现场人员查看异常信息、追溯已发生的报警。

系统设置用户登录和分级权限。未登录时可观察运行数据及状态；操作员与管理员按权限完成启停、模式切换及参数管理，减少无关人员修改运行参数的机会。

项目结合控制柜及输送线分区设置急停输入，触摸屏另设IO监控页面，方便维护人员检查现场输入输出状态。

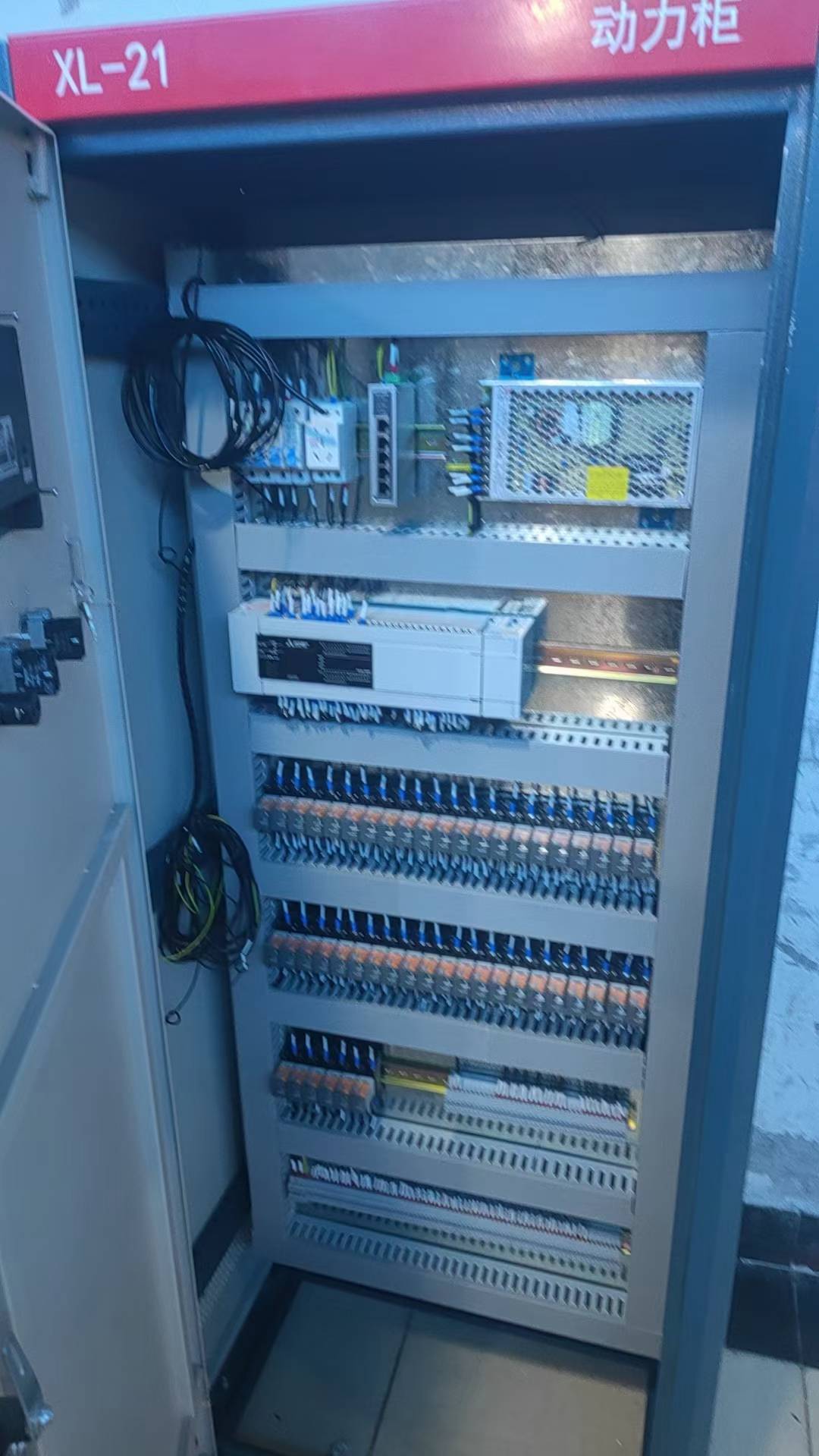

项目实拍：PLC控制柜与配套接线

项目应用效果

目前项目已投入运行，运行正常。整线操作、单机控制、运行参数和报警查询集中在触摸屏上，便于生产操作与设备维护人员使用。双柜分区的配置也为多层、多段输送设备提供了清晰的控制分工。

重庆皮带输送线PLC控制与电控柜定制

华控智能可结合皮带输送线、滚筒线等设备的实际工艺，提供PLC程序开发、触摸屏界面开发、变频器控制及配套电控柜服务。具体配置根据电机数量、设备分区、启停顺序和现场操作要求确定。

如需评估输送线电控方案，可提供设备布局、电机清单和控制要求，提交项目需求，咨询PLC控制与电控柜方案。
